基于物联网的概念，我们研发了称重管理系统。系统采用了射频识别技术（IC/RFID卡）完成了车辆的身份认证；刷卡自动称重，车辆载重、车辆皮重历史数据分析，实现了对物资称重环节有效监督和控制，起到了预防作弊、提高称重信息可信度和准确度的作用。是集自动语音指挥系统、称重图像即时抓拍系统、红绿灯控制系统、防作弊系统、道闸控制系统、远程监管系统于一身的智能称重管理系统。在称重的整个过程里做到计量数据自动可靠采集、毛皮重自动判别、自动指挥、自动处理、自动控制，最大限度的降低人工操作所带来的弊端和工作强度，提高了系统的信息化、自动化程度。对于管理部门，可以通过系统中的汇总报表了解当前的生产及物流状况；对于财务结算部门，则可以拿到清晰又准确的结算报表；仓管部门则可以了解到自己的收、发货物的情况等。这些报表数据是随时可以查阅的，因此它也加强了管理上的一致性，缩短了决策者对生产的响应时间，提高了管理效率，降低了运行成本，促进了企业信息化管理。

二、车辆智能系统概述

2

.1 AVS车辆智能称重系统建设目标

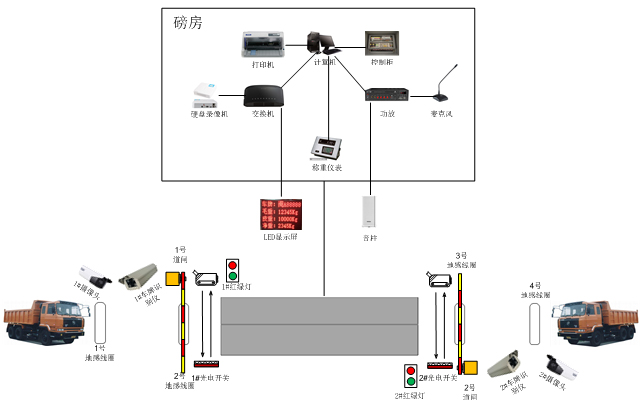

方案书根据上述设计原始依据，设计单台套汽车衡系统总体布置框图如下：

① 红绿灯：提示正常车辆过磅，防止错误车辆上磅干扰正常过磅，检修时提示不许上磅；

② 地感线圈：触发道闸自动落杆；

③ 道闸：实现一车一杆控制车流；

④ 车牌识别仪：识别车牌号；

⑤ 电子汽车衡：静态称重地磅；

⑥ 摄像机：实现车头车尾监控及抓拍；

⑦ 大屏幕：显示重量信息；

⑧ 电子称重仪表：数字式称重仪表，满足汽车衡静态称重需求；（放于磅房或电气柜）；

⑨ 打印机：针式打印机；

⑩ 硬盘录像机：监控录像；

⑪ 电气控制柜：采用进口电气元件，内含PLC等；

⑫ 控制计算机：采用、工业控制计算机性能更加稳定；

⑬ 光电开关：对车辆位置定位，防作弊；

⑭ 语音设备：电脑语音提示、磅房喊话。

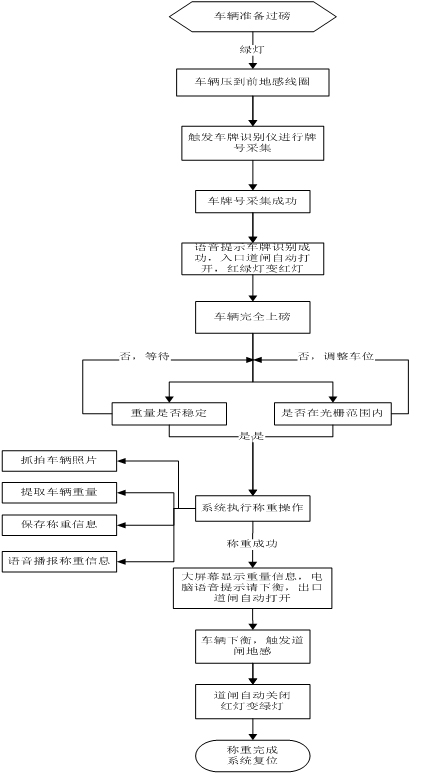

AVS车辆智能称重系统工作流程

称重流程说明：

车辆准备过磅(秤前为绿灯,道闸为关状态)；

车辆压到地感线圈后触发车牌识别仪识别车牌号，系统识别到车牌号控制交通灯绿灯变红灯，入口道闸打开。指示后序及对面车辆不得跟进，电脑语音指示车辆上磅请减速停稳。

车辆开到指定位置后停下，车辆通过入口地感线圈后入口道闸自动放下；

如车辆完全在前后两对光栅范围内，中控室电脑检测到重量数据等待稳定后执行称重操作，进行摄像机抓拍车辆图像，提取数据记录并保存，具体抓拍几张依据摄像头数量而定。

称重记录完毕后，语音播报称重信息（车牌号、毛重、皮重、净重），同时出口道闸自动抬起语音指示请下衡，司机开车下衡车辆完全通过地感线圈后道闸自动放下，同时交通灯红灯变绿灯，提示后序及对面车辆跟进。

汽车衡重量回零，这是一个称重流程。

系统复位，然后不断循环。

注：如果系统设置为一次过磅模式，系统会自动调取车辆本次称重数据形成一条完整的记录。如果为普通过磅模式系统在该车第二次过磅时候自动与第一次的过磅记录匹配形成一条完整记录。双向AVS汽车衡无人值守系统提高了称重的效率减少了车辆来回调头的时间。

无人值守称重管理系统QLM-V6.0

系统概述:

当前配有电子汽车衡的企业，对货物重量的检测和结算时的依据就是我们所信赖的电子汽车衡称重设备所显示出来的重量数值，但是无论是领导者或者管理员很多时候都忽略了电子汽车衡所存在的隐患，比如：每天大量的手工填单使计算工作极易发生错误，车辆在上磅的过程中不规则的上磅方法改变称重数值，不同的车辆调换牌照或同一辆车重复上磅称重，车辆拉运非规定拉运的货物，更严重的还有内外勾结造假票及使用地磅遥控器改变称重数值等等。对于这些隐患很多领导者与管理员并不知道，有时即使知道也不好及时发现和控制，久而久之，无形中就给企业造成了巨大的经济损失。

针对以上问题从实际出发，研发了无人值守称重管理系统，系统的最大特点在于“无人值守”， 可以有效的防止各种作弊行为，结合监控和网络系统领导可以实时了解监控录像图像和过磅信息。

功能特点:

C/S版（客户端/服务器）管理软件

系统采用C/S版管理软件。采用C/S版管理软件，使数据在磅秤间共享，才能够实现以下功能：第一，可以实现联网操作，从一个磅进厂，从任意一个磅出厂；第二，软件扩展性好，方便增加联网磅数，适应以后企业发展；第三，方便领导查询，为领导提供实时的查询、管理等功能；

·用户权限功能

采用多用户级别操作权限设计，由系统管理员分配其他用户的用户级别和操作权限，系统管理员由企业指定，可以查看和管理所有数据，同时创建分配各用户的操作权限并设置密码。其他用户分别管理如参数设置、称重操作、数据维护、数据查询、统计报表等功能模块。

·使用IC卡或者RFID电子标签真正实现无人值守功能

给客户发放IC卡，一户一卡，通过读写IC卡实现客户信息自动录入存储。对于进厂的车辆，由门岗给其发放IC卡（或电子标签），车辆过磅时，通过读写IC卡（或电子标签）自动录入物资信息（物资名称、种类、规格等）即可实现称重。

·称重点交通管理的实现

称重点交通控制采用I/O板卡用电脑输出进行控制，本系统控制的外围交通设备包括光电对射开关、道闸、红绿交通灯。按照称重的流程，软件正确的对称重交通的信号进行控制。

·视频监控

在系统中，可以集成视频监控功能。在地磅的前后分别安装1台摄像机，能够对进出的车辆进行监控，主要目的是能够监控车辆的车牌。另外在地磅的上方还需要安装一个摄像机，对进出车辆的装载情况进行监控，主要用于观察称重车辆车箱的装货情况。

以上监控内容，领导可以通过网络随时进行监看。同时可以存储在硬盘录像机中，在需要的时候，再找回来进行查看。

·集成红外监控

在地磅的四个边角处分别安装红外探测仪，能够检测车辆的轮胎是否超出地磅的边界，当超出边界时能够及时报警。该功能应与称重软件实现联动，一旦红外被遮挡，就暂停称重。

·集成电动道闸

在磅秤的进磅口处设有电动栏杆，以及车道控制器等设备。以实现有次序的过车称重。

·集成语音系统：在磅房处设有音响，司机可以通过语音系统和后端监控人员进行对话。

·磅单自动打印：系统集成POS打印机，称重完成磅单自动打印，司机即时撕取磅单。

称重管理系统QLM-7.0主界面截图如下：

4.2 关于数据接口说明

称重管理软件与ERP接口的说明

一、数据库接口：

目前我公司已与用友、金蝶,浪潮等知名ERP软件公司配合过，能够完成称重管理软件与ERP软件数据共享的接口对接。主要使用的方式有两种：

1、把称重管理软件的数据库过磅数据表提供给ERP软件公司，让ERP软件能实时读取称重管理软件过磅的称重数据，完成称重数据的共享。

2、ERP软件公司在ERP软件的数据库中添加一张我公司要求的称重信息数据表，称重管理软件把过磅数据实时写入ERP软件称重信息数据表中，完成称重数据的共享。

公司建议使用第一种方式提供接口完成称重信息数据共享。

4.3 称重云平台

云平台简介：

云平台：指基于硬件的服务，提供计算、网络和存储能力。

分类：

1、以数据存储为主的存储型云平台（如百度云存文件功能）

    2、以数据处理为主的计算型云平台（例如我们向云平台发出指令平台通过分析指令给我们返回想要的结果）

    3、计算和数据存储处理兼顾的综合云计算平台（兼顾以上两功能的平台如后面将要介绍的千里马称重云平台）

云平台特征：

1、用户根本不知道数据是在位于哪里的哪几台机器处理的，当他需要某种

       应用时，他向“云”发出指示想要结果马上呈现在屏幕上。

2、企业和机构不再需要规划属于自己的数据中心，也不需要将精力耗费在与自己主营业务无关的IT管理上。他们只需要向“云”发出指示，就可以得到不同程度、不同类型的信息服务。节省下来的时间、精力、金钱，就都可以投入到企业的运营中去了。

3、实现对计算资源、存储资源、网络资源、云应用服务进行7*24小时全时区、多地域、全方位、立体式、智能化的IT运维监控，保障IT系统安全、稳定、可靠运行。

称重云平台介绍

     称重云平台是以无线通信和物联网为核心技术，将称重相关信息及报警信息实时传输至云端，用户可使用手机、PAD或PC通过移动互联网随时随地从云端获取相关信息，实现货物流通各环节有效的监管。称重云平台的服务是以大数据和人工智能物联网为核心技术实时采集衡器称重信息、传感器数据和GPS等信息上传至云端，帮助用户快速建立安全、独立的“一站式、全托管”的全天候货物流通监管和称重管理的企业云。 用户借助移动互联网与云端称重业务无缝对接，对远程称重监控、交互数据控制、传感器检测及报警等关键环节进行全方位监控及管理，实现企业物联的深度商业价值能力。

    企业通过专用授权和加密通道，对接称重云平台的服务接口，将企业业务平台的称重相关信息进行整合处理。

WEB客户查询端

每个客户可以在配备网络的电脑上，登录进行称重记录的查询。

权限登录：每个用户根据自己的权限只能访问指定的内容

进入软件数据图表分析展示一目了然，助于统计分析企业业务情况

称重数据万能查询，可导出Excel存档

查看数据明细内容及过磅抓拍照片

称重报表功能强大：日报表、月报表、年报表、按发货单位汇总、按货物规格汇总、按收货单位汇总、按车号汇总、自定义汇总方式。

用户权限分配管理、权限分明数据安全

APP功能介绍

1、权限登录：每个用户根据自己的权限只能访问指定的内容，无法查看其它用户数据。

2、人性化界面、主界面增加企业文化产品广告宣传。

3、数据明细查询三位一体（称重软件客户端、云平台网页端、移动端）。

4、报表、统计查询功能强大。

6、账户设置功能齐全

设备图片
